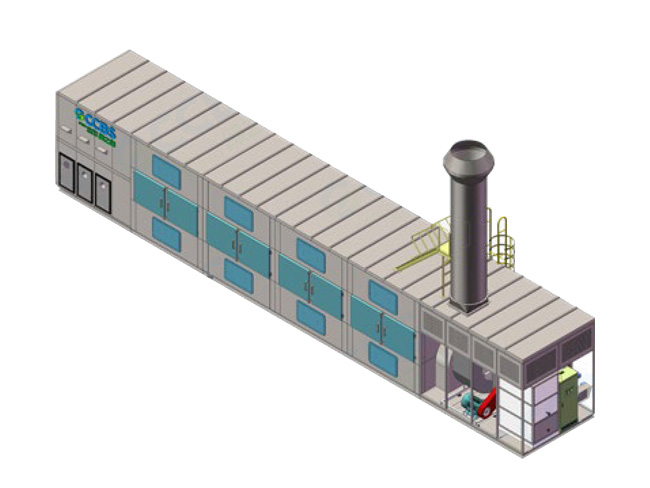

沸石分子篩固定床 +CO 催化燃燒

詳細描述

產品簡述：

沸石分子篩固定床 +CO 催化燃燒是利用沸石 - 分子篩模塊對有機廢氣 ( VOCs ) 吸附凈化，然后把吸附下來的高濃度的廢氣分子再從沸石分子篩模塊中脫附出來，送入催化氧化爐 ( CO 爐 ) 中無焰燃燒，最終把有機廢氣分解成 CO2 和 H2O，達標排放。

該系統主要由干式過濾器、沸石分子篩固定床、催化燃燒裝置、配套風機、電器控制、防爆泄壓裝置等組成。

沸石分子篩與活性炭區別：

項目	活性炭	沸石分子篩
構成	活性炭是一種黑色多孔的固定碳質。早期由木材、硬果殼或獸骨等經碳化、活化制得，后改用媒通過粉碎、成型或用均勻的煤粒經碳化、活化生產。	沸石分子篩是結晶鋁硅酸金屬鹽的水合物，其化學通式為Mx/m[(AlO2)x·(SiO2)y]·zH2O。 M 代表陽離子，m 表示其價態數，z 表示水合數，x 和 y 是整數
著火點	400℃ 活性炭列入危險化學品名錄，屬于易燃材料，著火后不會發生有焰燃燒，只是陰燃。	不可燃
吸附自燃	吸附過程中，因為吸附了一些低沸點的有機物，例如丙酮和丁酮，在此過程中由于高濃度廢氣被吸附過程中也放出大量熱，聚集的熱量來不及排除，短時間內提高了活性炭局部的溫度，達到著火點后引發自燃。	無
脫附自燃	脫附過程中，由于脫附溫度控制不夠均勻，超過安全溫度的熱空氣進入吸附罐，導致局部位置溫度升高，直至超過著火點后引發自燃。	無
其它原因	例如夏季環境為濃度持續高溫，吸附罐內的熱量無法順利地傳到外部，熱量在內部聚集，與脫附熱量疊加，導致局部達到著火點。	無

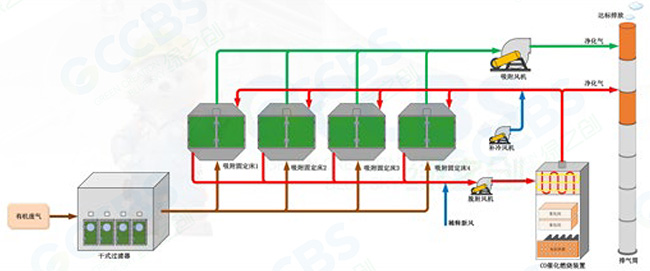

工作原理：

多級干式過濾器：干式過濾器一般采用袋式過濾棉，防止廢氣帶入少量的水氣和粉塵進入到沸石分子篩固定床，從而使分子篩受潮和堵塞導致吸附效果降低。

沸石分子篩固定床：沸石分子篩固定床是整個裝置一個主循環的主要部件及核心工序。采用沸石分子篩，分子篩是以陶瓷纖維、疏水性沸石以及粘合劑為原料，按照濕法造紙的工藝一次成型為蜂窩狀結構，是一款可以完全替代活性炭的高性能吸附產品，能夠有效吸附有機廢氣。安全性能極高，完全不可燃，吸附體積相較于活性炭更小，吸附率可達到 98%，再生更充分，可以實現吸附劑的循環使用，降低處理成本，無危廢等二次污染。

催化燃燒設備：分子篩吸附后的高濃度有機廢氣經過內置的加熱裝置從沸石模塊中將有機廢氣分離出來。加熱催化燃燒設備溫度達到300~350℃時，有機廢氣進入催化室發生氧化反應，通過催化劑的作用分解成水和二氧化碳，同時釋放能量，由熱交換器回收。此時加熱裝置停止加熱，利用廢氣反應產生的熱空氣循環作用，維持設備熱能的循環。脫附箱設定時間自動切換脫附，一般工藝采用單床脫附，脫附時間為 4-6小時。

主排風機：負責將達標的廢氣的抽排。

脫附風機：為脫附過程中氣流定向流動提供動力，確保沸石分子篩被脫附氣流下能有效吹掃，而且脫附下來的高濃度廢氣能夠充分與催化劑接觸，從而實現高效的脫附和燃燒。

氣動和電動閥：吸附管道和脫附管道的切換。

電控部分：采用 PLC 控制，對各動力點起保護、控制、監控作用，保證系統的正常自動運行。
